Kasus fiber optik yang sering bikin teknisi bingung adalah ONT PON masih blinking, padahal angka redaman kelihatan bagus. Misalnya RX di sisi ONT terbaca sekitar -18 dBm, auth di OLT terlihat OK, LOS tidak menyala, tapi internet tetap belum naik atau lampu PON belum solid. Dari angka power saja, jalur seperti ini tampak sehat. Namun di lapangan, power optik yang bagus belum tentu berarti kualitas link sudah bersih.
Catatan ini dibuat sebagai panduan kerja lapangan untuk teknisi FO, NOC, dan tim maintenance saat menghadapi kasus ONT blinking, ODP dicurigai bermasalah, reflection tinggi, sambungan splicing kurang rapi, atau service PON belum complete. Fokusnya bukan teori panjang, tapi urutan pengecekan yang bisa langsung dipakai di lokasi.
Masalah Utama: Redaman Bagus Belum Tentu Link Stabil
Redaman atau optical power hanya memberi tahu seberapa kuat cahaya optik diterima perangkat. Angka -18 dBm umumnya masih masuk range aman di banyak jaringan GPON atau EPON. Tetapi PON adalah komunikasi dua arah yang juga sensitif terhadap kualitas sambungan, pantulan optik, kebersihan konektor, kestabilan power, dan proses register perangkat ke OLT.
Jadi kalau ONT blinking walau redaman bagus, jangan langsung menyimpulkan ONT rusak. Jangan juga langsung menyimpulkan jaringan aman. Yang harus dicari adalah apakah gangguan mengikuti perangkat, mengikuti dropcore, mengikuti port ODP, atau muncul dari provisioning OLT.
Gejala yang Biasanya Muncul di Lapangan
Gejala awal perlu dicatat dengan detail. Beda lampu yang blinking, beda arah pengecekannya.
| Gejala | Makna yang mungkin | Pengecekan awal |
|---|---|---|
| PON blinking, LOS mati | ONT melihat sinyal, tapi proses register atau OMCI belum stabil | Cek auth, port ODP, reflection, fluktuasi power, dan provisioning |
| LOS merah atau blinking | Sinyal optik hilang atau terlalu lemah | Cek dropcore putus, konektor lepas, salah port, atau power terlalu rendah |
| Auth OK tapi internet mati | Layer PON bisa saja sudah naik, tapi service belum benar | Cek VLAN, service profile, GEM/TCONT, PPPoE, atau DHCP |
| RX ONT sekitar -18 dBm tapi PON belum solid | Power cukup, kualitas jalur belum tentu bagus | Cek konektor, adaptor ODP, splitter output, return loss, dan OLT state |
| Dipindah ke port ODP lain langsung normal | Masalah kuat mengarah ke port ODP awal | Fokus adaptor, port, pigtail internal, atau output splitter port tersebut |
Konsep yang Harus Dipahami Teknisi
1. RX ONT dan RX OLT tidak sama
Banyak teknisi hanya melihat RX di sisi ONT. Padahal upstream dari ONT ke OLT juga penting. Bisa saja downstream bagus, tetapi upstream kurang stabil karena konektor, bending, atau sambungan tertentu. Saat koordinasi dengan NOC, minta cek RX/TX optik dari sisi OLT juga.
2. Reflection bisa mengganggu walau power bagus
Reflection adalah pantulan balik cahaya optik akibat permukaan konektor atau sambungan yang tidak ideal. Penyebabnya bisa konektor kotor, ferule baret, adaptor longgar, mechanical splice tidak presisi, ujung fiber kurang bagus, atau jenis konektor tercampur. OPM biasa hanya membaca besar power. OPM tidak cukup untuk menunjukkan kualitas return loss.
3. Splicing bisa jadi penyebab, tapi lihat dulu pola gangguannya
Splicing yang buruk bisa menyebabkan loss tinggi, pantulan, atau fluktuasi. Namun kalau ONT dan dropcore yang sama normal saat pindah ke port lain di ODP yang sama, splice dropcore pelanggan biasanya bukan tersangka utama. Dalam kondisi seperti itu, fokuskan pengecekan ke port ODP awal, adaptor, pigtail internal, atau output splitter.
Penyebab ONT Blinking walau Redaman Terlihat Bagus
Port ODP bermasalah
Ini penyebab yang paling cocok kalau satu port bermasalah tetapi port lain di ODP yang sama normal. Port output splitter, adaptor SC/APC, sleeve, atau pigtail internal bisa rusak hanya di satu titik. Masalahnya kadang tidak terlihat dari luar. Port tetap bisa mengeluarkan power yang bagus, tetapi koneksinya tidak stabil.
Konektor atau adaptor kotor
Debu kecil di konektor fiber bisa membuat hasil tidak konsisten. Kadang ONT online sebentar, lalu blinking lagi setelah konektor disentuh atau tray ditutup. Cleaning harus dilakukan sebelum port dinyatakan rusak.
Reflection tinggi
Reflection biasanya terasa sebagai gangguan yang tidak selalu tampak dari OPM. ONT bisa melihat sinyal cukup kuat, tetapi komunikasi PON tetap tidak stabil. Untuk memastikan, gunakan OTDR dan lihat apakah ada spike reflection tinggi di dekat konektor, ODP, atau titik sambungan.
Power fluktuatif
Power yang bagus saat diam belum tentu stabil saat kabel bergerak, box ditutup, angin menggoyang dropcore, atau tray menekan sleeve. Karena itu pengukuran jangan hanya sekali. Amati 30 sampai 60 detik dan coba goyang ringan bagian konektor atau kabel yang dicurigai.
Provisioning OLT belum complete
Auth OK belum tentu service jalan. Masih perlu cek OMCI, line profile, service profile, VLAN, GEM port, TCONT, bridge atau route mode, serta PPPoE/DHCP. Kalau PON sudah solid tapi internet mati, masalahnya biasanya bukan redaman.
Duplicate SN atau binding lama
ONT yang pernah terdaftar di port lain bisa membuat status OLT aneh. Dalam kasus seperti ini, NOC perlu clear, deauth, atau register ulang sesuai SOP vendor OLT yang dipakai.

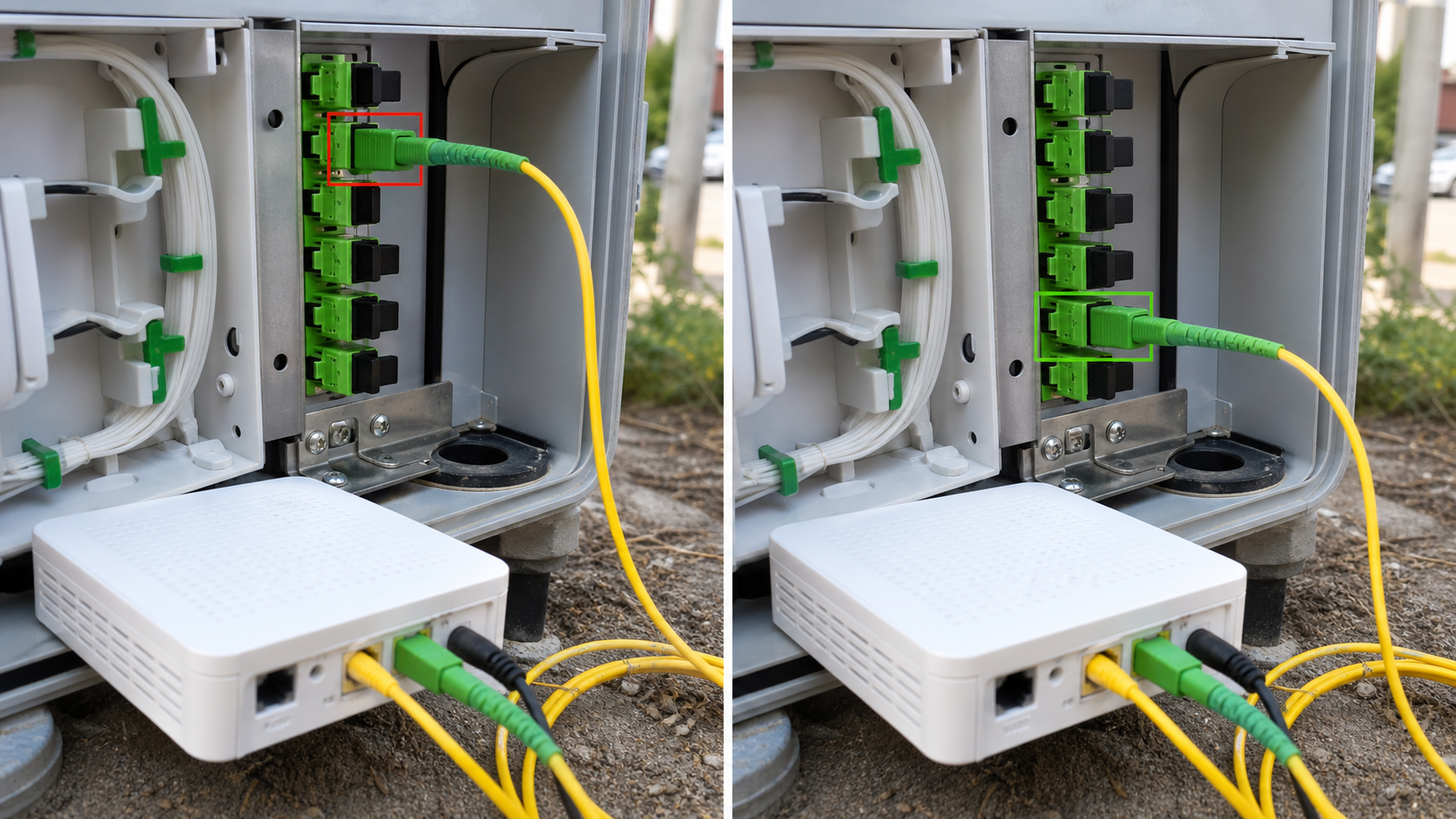

SOP Isolasi Cepat di ODP
Tujuan isolasi adalah mencari titik masalah tanpa menebak. Jangan mengganti ONT, dropcore, splitter, atau konfigurasi sebelum tahu pola gangguannya.
- Catat nama pelanggan, SN atau LOID ONT, nama ODP, nomor port ODP, port PON OLT, dan waktu kejadian.
- Pastikan lampu yang bermasalah: PON, LOS, Internet, atau LAN.
- Ukur RX ONT di port bermasalah memakai OPM. Amati minimal 30 sampai 60 detik.
- Goyang ringan patchcord, dropcore, adaptor, atau tray sambil melihat angka OPM. Jika angka loncat jauh, suspect fisik.
- Pindahkan ONT dan dropcore yang sama ke port ODP lain yang masih sehat.
- Jika langsung normal, tandai port awal sebagai suspect.
- Jika memungkinkan, coba ONT lain di port bermasalah. Kalau ONT lain juga blinking, port tersebut makin kuat dicurigai.
- Bersihkan konektor dan adaptor dengan cleaner yang benar, lalu test ulang.
- Jika tetap gagal, jangan pakai port itu untuk pelanggan aktif. Pindahkan ke port sehat dan buat catatan perbaikan.
- Jika banyak port bermasalah atau semua port blinking, eskalasi ke tim maintenance/NOC untuk cek splitter utama, jalur distribusi, feeder, atau PON OLT.
Cara Membaca Hasil Isolasi
| Hasil test | Interpretasi | Keputusan |
|---|---|---|
| ONT yang sama normal di port lain | ONT dan dropcore kemungkinan aman | Fokus ke port ODP awal |
| ONT lain juga blinking di port yang sama | Port, adaptor, pigtail, atau splitter output bermasalah | Bersihkan, ganti adaptor, atau isolasi port |
| Semua port ODP blinking | Masalah bisa ada di splitter utama, feeder, distribusi, atau OLT | Eskalasi sebagai gangguan jaringan |
| Power berubah saat konektor digoyang | Koneksi mekanik tidak stabil | Re-terminasi, ganti adaptor/konektor, rapikan tray |
| PON solid tapi internet mati | Masalah service, profile, VLAN, PPPoE, atau DHCP | Koordinasi dengan NOC/provisioning |

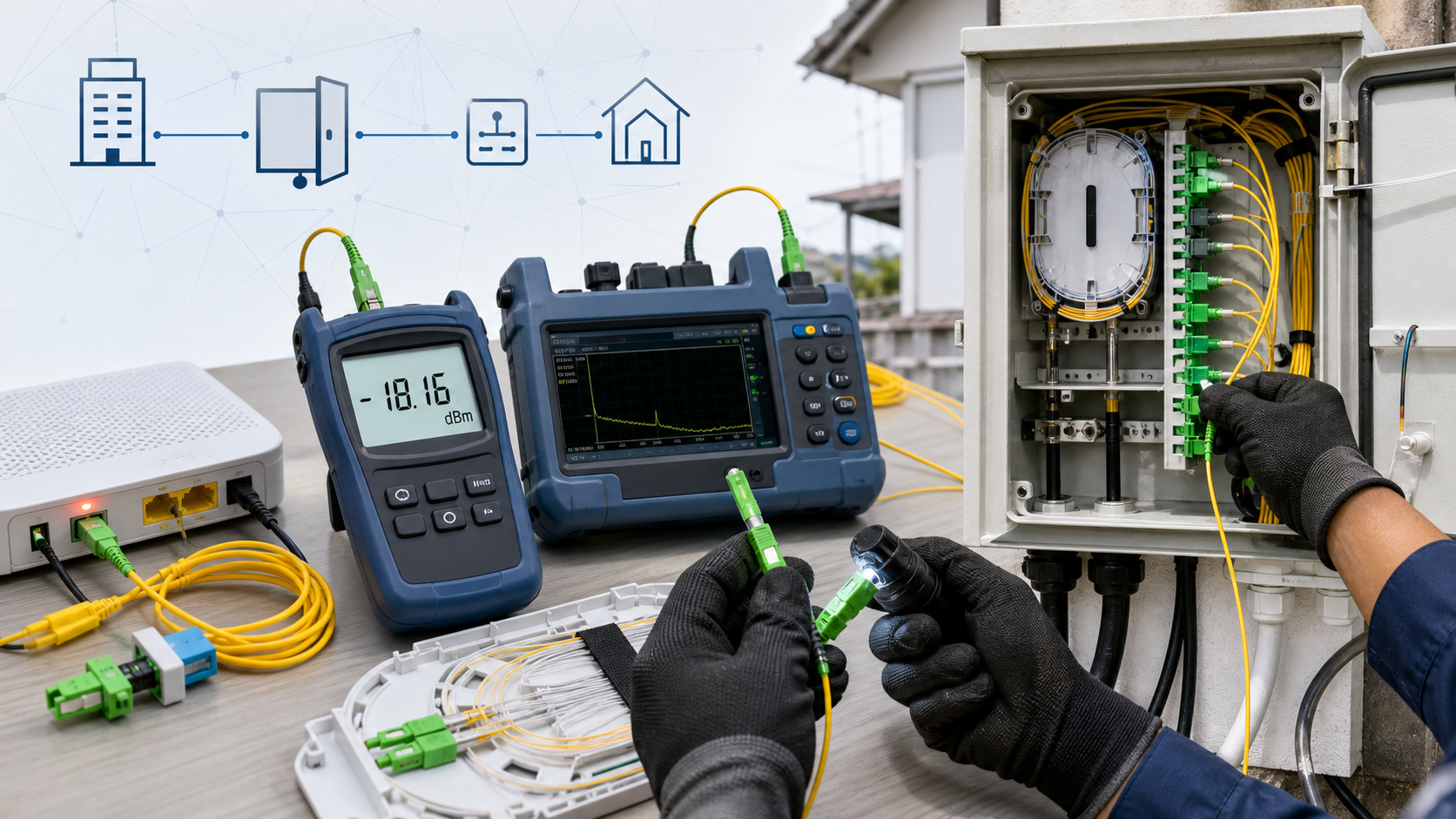

Checklist Alat yang Sebaiknya Dibawa
Untuk kasus seperti ini, membawa OPM saja sering belum cukup. Minimal teknisi membawa alat berikut:
- Optical Power Meter untuk mengukur power optik di ODP dan sisi pelanggan.
- Light source atau akses pembacaan OLT sebagai pembanding.
- OTDR untuk melihat event loss, bending, putus, dan reflection.
- One-click cleaner SC/APC untuk membersihkan konektor dan adaptor.
- Tisu fiber dan alkohol IPA jika cleaner khusus tidak tersedia.
- Fusion splicer dan cleaver untuk perbaikan sambungan.
- Kacamata safety dan tempat pembuangan potongan fiber.
Catatan keselamatan: jangan melihat langsung ujung fiber aktif. Cahaya optik bisa tidak terlihat mata, tetapi tetap berbahaya.

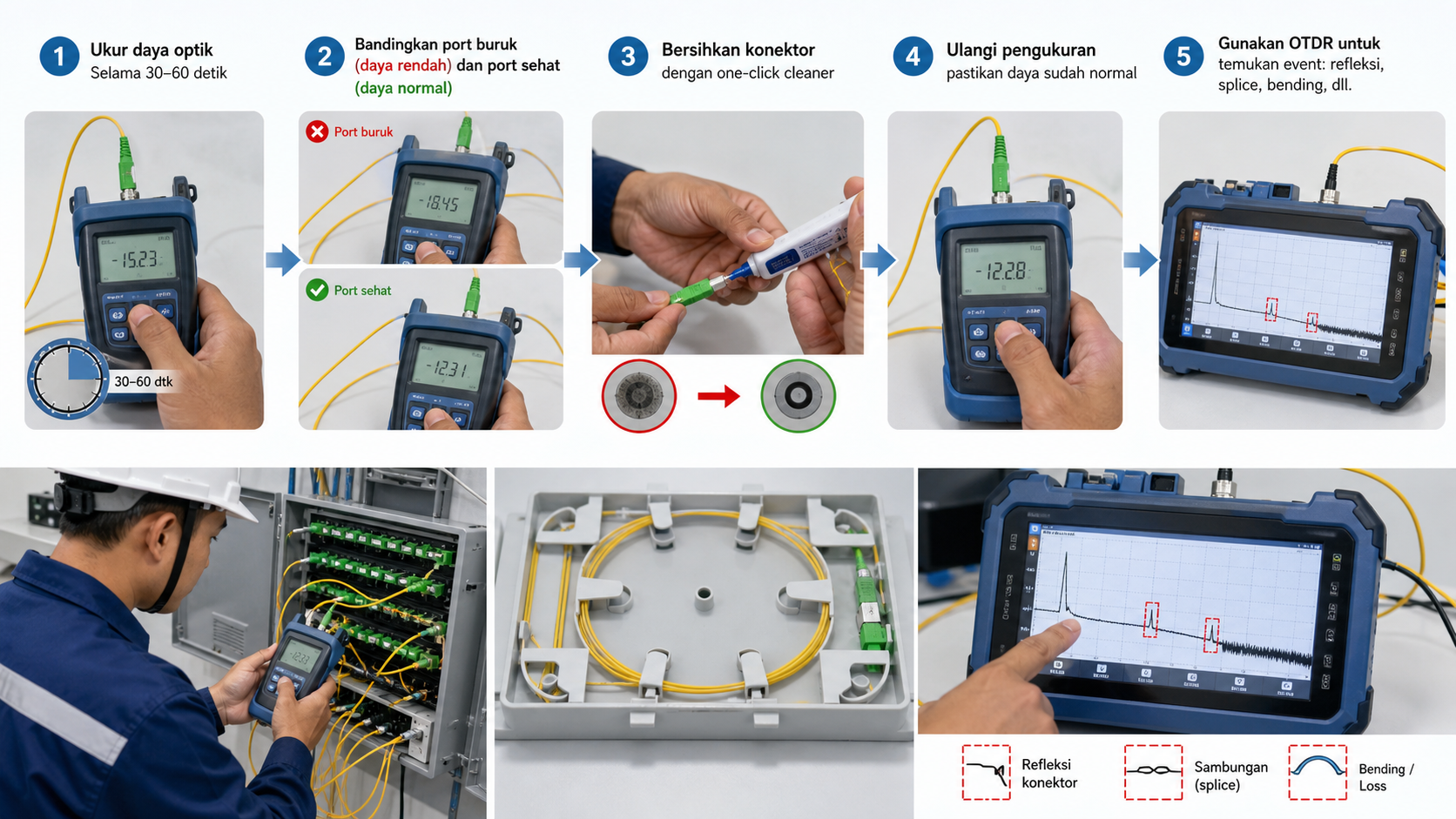

Panduan Ukur dengan OPM
OPM dipakai untuk memastikan power masih dalam range perangkat. Namun pengukuran harus dilakukan dengan cara yang benar.
- Pastikan wavelength sesuai. Untuk downstream GPON biasanya 1490 nm. Ikuti SOP jaringan jika memakai 1310 nm atau 1550 nm.
- Bersihkan konektor sebelum ukur.
- Ukur port bermasalah dan port pembanding. Jangan hanya ambil satu angka.
- Catat nilai awal, nilai setelah 30 sampai 60 detik, dan reaksi saat kabel/adaptor digoyang ringan.
- Jika satu port jauh berbeda dari port lain atau angkanya naik turun, port itu suspect walaupun masih masuk ambang perangkat.
Panduan Cek dengan OTDR
OTDR membantu melihat event yang tidak kelihatan dari OPM. Di layar OTDR, teknisi bisa mencari lokasi loss besar, spike reflection, bending, atau sambungan yang tidak stabil.
- Gunakan launch cable jika tersedia supaya event dekat awal pengukuran terbaca lebih baik.
- Pilih wavelength sesuai SOP. 1310 nm dan 1550 nm sering dipakai untuk membandingkan loss dan bending.
- Jika fokusnya dropcore pelanggan, tembak dari sisi pelanggan menuju ODP.
- Jika fokusnya port ODP atau output splitter, tembak dari sisi ODP sesuai prosedur tim maintenance.
- Cari spike reflection, loss besar, atau event yang jaraknya sesuai posisi ODP, sambungan, atau tray.
Splicing: Kapan Dicurigai?
Splicing dicurigai kalau masalah mengikuti jalur atau kabel. Misalnya ONT tetap blinking di port lain, power turun saat tray ditutup, atau OTDR menunjukkan loss besar di titik splice. Kesalahan yang sering terjadi adalah cleave tidak rata, fiber kotor sebelum fusion, arc splicer tidak kalibrasi, sleeve menekan fiber, atau mechanical splice tidak presisi.
Namun kalau masalah selalu muncul di satu port ODP dan hilang saat memakai port lain, jangan buru-buru bongkar splice dropcore pelanggan. Kemungkinan lebih besar ada di adaptor port, output splitter, pigtail internal, atau kondisi fisik port tersebut.
Cek OLT dan Provisioning
Setelah fisik dasar dicek, NOC perlu melihat status di OLT. Nama menu dan command berbeda tiap vendor, tetapi parameter yang dicari biasanya sama.
- ONT state: online, offline, registering, dying gasp, LOS, atau rogue ONU.
- Last down cause: LOS, LOFi, dying gasp, deactive, atau penyebab lain.
- RX/TX optical dari sisi OLT dan ONT.
- Distance atau ranging.
- OMCI status.
- Line profile dan service profile.
- VLAN, GEM port, dan TCONT.
- Kemungkinan duplicate SN/LOID atau binding lama.
Kalau PON belum solid, fokus ke fisik, register PON, dan kualitas link. Kalau PON sudah solid tetapi internet tidak jalan, fokus ke service, VLAN, PPPoE/DHCP, atau sisi router pelanggan.
Standar Tindakan Perbaikan
| Kondisi | Tindakan di lokasi | Eskalasi |
|---|---|---|
| Port kotor | Cleaning konektor dan adaptor, lalu test ulang | Tidak perlu jika hasil sudah stabil |
| Adaptor longgar atau rusak | Pindah port sementara dan tandai port rusak | Ganti adaptor ODP |
| Output splitter bermasalah | Gunakan port sehat bila tersedia | Ganti splitter atau module ODP |
| Pigtail internal bermasalah | Rapikan tray, cek bending, re-splice jika mampu | Tim maintenance FO |
| Splice dropcore buruk | Splicing ulang dari titik bermasalah | Tidak perlu jika selesai di lokasi |
| Semua port ODP bermasalah | Cek feeder/distribusi dan koordinasi NOC | Gangguan massal atau PON OLT |
| Auth OK tapi service mati | Laporkan parameter fisik yang sudah dicek | NOC/provisioning untuk profile dan VLAN |
Alur Keputusan Cepat
- Jika LOS menyala, fokus ke fisik putus, power rendah, salah port, atau konektor lepas.
- Jika PON blinking tapi LOS mati, fokus ke register PON, OMCI, reflection, port ODP, dan provisioning.
- Jika redaman bagus dan ONT normal di port lain ODP yang sama, port ODP awal adalah suspect utama.
- Jika port awal tetap gagal setelah cleaning, jangan dipakai untuk pelanggan aktif.
- Jika semua port di ODP bermasalah, cek splitter utama, distribusi, feeder, dan PON OLT.
- Jika PON solid tapi internet mati, fokus ke VLAN, service profile, PPPoE, DHCP, atau router.
Form Checklist Teknisi
Supaya eskalasi tidak mengulang diagnosis dari nol, teknisi sebaiknya membawa catatan minimal seperti ini:
- Nama teknisi.
- Tanggal dan jam pengecekan.
- Lokasi atau pelanggan.
- SN/LOID ONT.
- ODP dan port awal.
- Port PON OLT.
- Lampu ONT yang blinking: PON, LOS, Internet, atau LAN.
- RX ONT port bermasalah dan status stabil/fluktuatif.
- RX ONT port pembanding dan status stabil/fluktuatif.
- Hasil cleaning.
- Hasil test ONT yang sama di port lain.
- Hasil test ONT lain di port bermasalah.
- Kesimpulan sementara: ONT, dropcore, port ODP, splitter, splicing, atau provisioning.
- Tindakan: pindah port, cleaning, re-splice, ganti adaptor, atau eskalasi.
Contoh Narasi Berita Acara
Dilakukan pengecekan pada ONT pelanggan dengan indikasi PON blinking. Hasil ukur power optik pada port awal ODP sebesar ____ dBm dan status auth di OLT terbaca OK. ONT dan dropcore yang sama diuji pada port lain di ODP yang sama dan hasilnya normal/stabil. Berdasarkan isolasi tersebut, port awal ODP dinyatakan suspect atau bad port akibat kemungkinan adaptor, output splitter, pigtail, atau koneksi internal bermasalah. Tindakan sementara dilakukan pemindahan ke port sehat nomor ____. Port lama ditandai untuk perbaikan atau penggantian komponen.
Catatan Lapangan yang Sering Menyelamatkan Waktu
Jangan menyimpulkan jaringan aman hanya dari satu angka OPM. Amati kestabilan power, bandingkan dengan port lain, dan lihat apakah gejala mengikuti port atau mengikuti perangkat. Cleaning wajib dilakukan sebelum menyatakan splitter rusak. Jika tray ditutup lalu gangguan muncul lagi, curigai bending atau tekanan pada sleeve/pigtail. Foto port, hasil OPM, dan status OLT sebelum eskalasi agar tim berikutnya punya bukti yang jelas.
Untuk kasus ONT blinking dengan redaman bagus, pola paling kuat adalah ini: kalau ONT dan dropcore yang sama normal di port ODP lain, maka port awal harus dianggap bermasalah sampai terbukti sebaliknya. Dari sana tindakan jadi lebih rapi: bersihkan, test ulang, pindah port bila perlu, tandai port rusak, lalu eskalasi penggantian adaptor, pigtail, atau splitter sesuai hasil pengecekan.
